電纜橋架說明書
來源：發布時間：2019-04-09 10:52:45點擊率：
電纜橋架類型、標準、型號說明：
用途：電纜橋架適用于電壓10千伏以下的電力電纜以及控制電纜、照明配線等室內、室外架空電纜溝、隧道的敷設。
優點：橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀、維護檢修方便等。
一、 種類：
1． 按材料分
1）鋼質電纜橋架（不銹鋼）
2）鋁合金電纜橋架
3）玻璃鋼電纜橋架（手糊和機壓兩種）
4）防火阻燃橋架（阻燃板（無機）、阻燃板加鋼質外殼、鋼質加防火涂料）
2． 按形式分

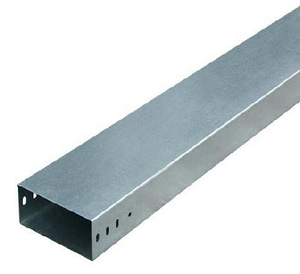

1） 槽式
2） 托盤式
3） 梯級式
4） 組合式
3． 按表面處理分
1）冷鍍鋅及鋅鎳合金
2）噴塑
3）噴漆
4）熱鍍鋅
5）熱噴鋅
二、 執行標準：
1． JB/T10216-2000《電控配電用電纜橋架》
2． 企業標準：Q/321182AEG001-1997
3． QB/T1453-92電纜橋架
4． JB/T6743-93戶內戶外鋼制電纜橋架防腐環境技術要求
5． DB32/144-1996電纜用防火槽合
標準適用范圍：有于工業與民用建筑室內外、高低壓輸配電工程的電纜橋架。
三、 技術條件：
1． 正常使用條件
1） 安裝地點的海拔高度不超過2000米。
2） 不同氣候的環境選用不同氣候環境等級的參數、按溫度、濕度、防火等情況選定。
2． 特殊使用條件
1） 敷設在不同化學腐蝕環境：鹽霧、硫化氫、氯化氫等。
2） 敷設在消防線路中。
3） 敷設在海拔2000米以上。
3． 電纜橋架的結構要求
1） 防護等級：無孔托盤（槽式）戶內不低于IP30 戶外不低于IP33
2） 防護等級：耐火橋架 戶內不低于IP40 戶外不低于IP44
材料應符合自身的相關標準
鋼制宜采用冷軋鋼板GB/T700-1988 GB/T11253
鋁制 GB/T3880和GB/6892
玻璃鋼 GB/T15568
耐火橋架 GB8624-1997中B級
3） 常用規格
高 40 50 60 80 100 150 200
寬 60 80 100 150 200 250 300 400 500 600 800 1000 1200
4） 板材厚度
鋼制橋架允許小板厚：
寬B 允許小板厚&
B1＜00 1.0
100≤B＜150 1.2
150≤B＜400 1.5
400≤B≤800 2.0
800＜B＜1000 2.5
1000＜B＜1200 3.0
連接片的厚度至少按橋架同等板厚選用也可選厚一個等級
蓋板的板厚可以按橋架的厚度選低一個等級
5） 直通的長度：L=2000 L=3000 L=4000 L=6000 L=8000
四、 橋架檢驗
1． 依據企業標準對橋架檢驗
2． 檢驗程序及檢測方法
1） 外觀：橋架鍍、涂表面應符合表2規定、檢測方法、目測法
2） 外形：兩對邊應平行，兩側邊對底邊應垂直，斷面形狀應端正，無彎曲、扭曲、裂紋、邊沿毛刺等缺陷
3） 匯線槽應光滑、平整、無損傷電纜絕緣，凸起和尖角 目測法
3． 表面處理
橋架表面應根據工作環境的要求進行鍍、涂防護處理，各種防護層的厚度和附著力應符合表3的規定。
1） 厚度 熱鍍鋅橋架主體對1.5~3mm厚度,小平均厚度≥55am，小局部厚度45am ＞3mm厚度 70am 局部55am
檢測標準：GB/T13912-92
檢測方法：用磁性測厚儀檢測。
2） 電鍍鋅或鋅鎳合金
橋架主體≥12 am 附注（93）
3） 噴涂或噴漆
橋架主體≥50 am檢測方法 按GB1764 磁性測厚儀
4） 附著力——鍍涂層對底材的粘合牢度
熱鍍鋅按附錄B試驗應不脫落
5） 電鍍鋅和鋅合金
按附錄B試驗應不脫落
6） 噴涂或噴漆
不低于GB1720中的3級，檢驗用附著力測定儀。
4． 光澤度
防護處理的表面光澤應不低于60%。
檢測方法：按GB1743，油膜光澤度測定法，用光澤度儀測量數字直接顯示。
5． 耐鹽霧性
表面防護層應具有表4中規定的3級耐鹽霧性。
6． 制造精度
1） 橋架的長度極限偏差
當長度小于等于2米時，極限偏差為±2mm，當長度大于2mm時，極限偏差±4mm
2） 橋架的寬度極限偏差
當寬度大于400mm時，極限偏差為±4mm，當寬度小于等于400mm時，極限偏差為±3mm
說明：蓋板取正偏差，槽底寬取負偏差
3） 橋架表面平面度允差
熱鍍鋅防護處理平面度允差每米不大于8mm
電鍍鋅和噴漆，防護處理平面度允差每米不大于4mm
4） 托臂自由狀態時垂直高度允差為上翹1/100
5） 其它尺寸公差按GB1804-V （標準中粗級）
7．接地噴涂橋架應有良好的接地，橋架用連接板連接時，任一未噴涂點與接地端子間的連接電阻不大于0.1歐姆
