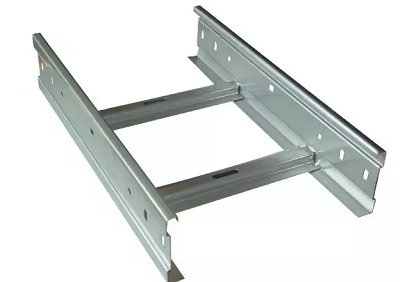

梯級式電纜橋架是依據國內外有關材料而改善規劃的。它具有重量輕、成本低、造型別具、裝置便利、散熱、透氣好等長處。他適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。

4.組合式電纜橋架

當時大跨距電纜橋架一般是由拉擠玻璃鋼型材拼裝而成，適用于電力電纜、操控電纜、照明電纜及配件等。與鐵制橋架比較，具有運用壽命長（一般規劃壽命為二十年）、裝置便利且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，乃至更長）、切開便利、不需保護等優越性。

電纜橋架安裝要求

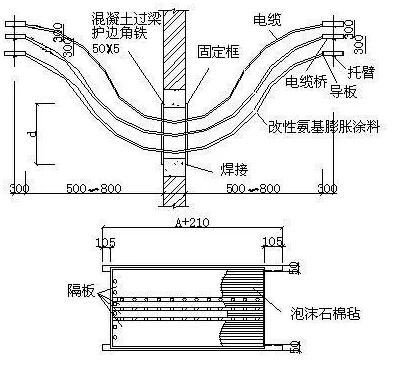

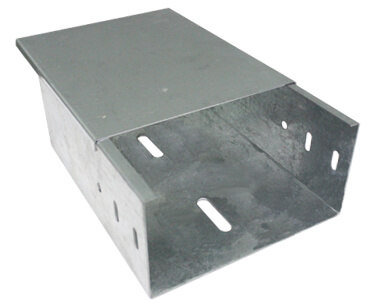

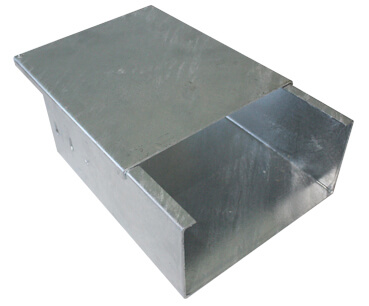

（1）槽式大跨距電纜橋架由室外進入建筑物內時，橋架向外的斜度不得小于1/100。

（2）電纜橋架與用電設備交越時，其間的凈距不小于0.5m。

（3）兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。

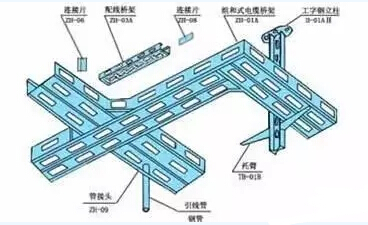

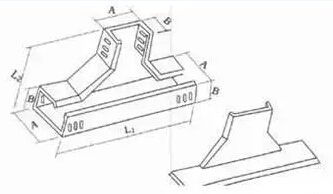

（4）在平行圖上繪出橋架的路由，要注明橋架起點、結尾、拐彎點、分支點及升降點的坐標或定位尺度、標高，如能制作橋架敷設軸側圖，則對資料計算將更準確。直線段：注明全長、橋架層數、標高、類型及標準。拐彎點和分支點:注明所用轉彎接板的類型及標準。升降段：注明標高改變，也可用部分大樣圖或剖面圖表明。

（5）在平行圖上繪出橋架的路由，要注明橋架起點、結尾、拐彎點、分支點及升降點的坐標或定位尺度、標高，如能制作橋架敷設軸側圖，則對資料計算將更準確。直線段：注明全長、橋架層數、標高、類型及標準。拐彎點和分支點:注明所用轉彎接板的類型及標準。升降段：注明標高改變，也可用部分大樣圖或剖面圖表明。

（6）電纜引下點方位及引下方法，一般來說，大批電纜引下可用筆直彎接板和筆直引上架，少數電纜引下可用導板或引管，注明引下方法即可。

（7）電纜橋架宜高出地上2.2米以上，橋架頂部距頂棚或其它障礙物不該小于0.3米，橋架寬度不宜小于0.1米，橋架內橫斷面的填充率不該超越50%。

（8）電纜橋架內纜線筆直敷設時，在纜線的上端和每距離1.5米處應固定在橋架的支架上，水平敷設時，在纜線的首、尾、轉彎及每距離3~5米處進行固定。

（9）在吊頂內設置時，槽蓋敞開面應堅持80毫米的筆直凈空，線槽截面利用率不該超越50%

（10）布放在線槽的纜線能夠不綁扎，槽內纜線應順直，槽內纜線應順直，盡量不穿插，纜線不該溢出線槽，在纜線進出線槽部位，轉彎處應綁扎固定。筆直線槽布放纜線應每距離1.5米固定在纜線支架上。

（11）在水平、筆直橋架和筆直線槽中敷設線時，應對纜線進行綁扎。4對線電纜以24根為束，25對或以上主干線電纜、光纜及其它信號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎距離不宜大于1.5米，扣距離應均勻，松緊適度。

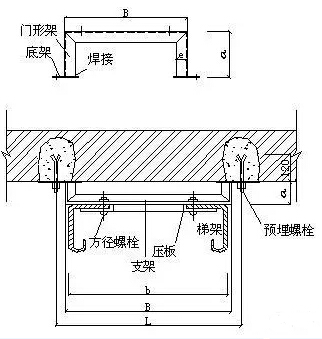

（12）橋架水平敷設時，支撐距離一般為1.5-3m，筆直敷設時固定在建筑物構體上的距離宜小于2m。電纜橋架型式及種類的挑選及鋪設標準。

（13）要求橋架防火的區段，有必要選用鋼制或不燃、阻燃資料。
